BORO 8.9

$6.800

Fuente para pedales de 8 salidas de 9v

Opcionales

Con envío

Precio de producto
Total de opciones adicionales:
Total del pedido:
SKU: PROE75889 Categorías: ,

Descripción

La fuente de alimentación para pedales BORO 8.9 ofrece 8 salidas de 9v (negativo al centro) en un formato pequeño pero con grandes prestaciones. Regulación, filtrado y protección completamente independiente para cada salida!

Se puede «linquear» con otras fuentes BORO o LITIO para extender tu set. Cuenta con protecciones de corriente y temperatura en cada salida indicada con un Led en cada una de ellas. La entrada de alimentación es de 12v (negativo al centro) por medio de un transformador externo incluido que cuenta con protección contra inversión de polaridad y con indicación de tensión de entrada por medio de un Led Bicolor Verde/Rojo.

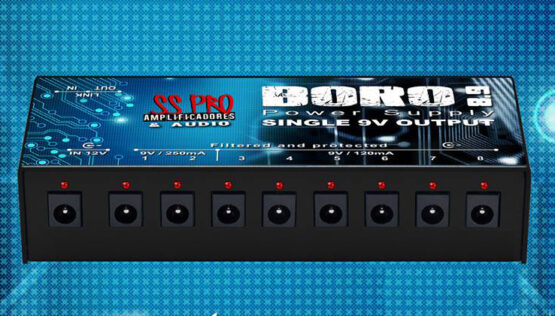

PANEL FRONTAL:

1 – Led indicador de voltaje de entrada:

Este Led se enciende cuando el transformador de 12v externo de alimentación (negativo al centro)  es conectado en la entrada debajo de el. Si la tensión es correcta en polaridad y tensión, el Led se enciende en color «Verde». Una tensión por debajo de los 11v de entrada hace que esté Led indicador pase a color «Rojo» indicando este inconveniente.

Las tensiones de entrada por debajo de los 11v pueden hacer que los sistemas de regulación internos no funcionen correctamente. No se recomienda utilizar tensiones de entrada superiores a 15v.

2 – Entrada de alimentación:

El transformador externo incluido con la fuente BORO 8.9 funciona con 110v o 220v, y su salida es de 12v (negativo al centro) con 2A de corriente máxima. Este se conectará en la entrada de alimentación de la fuente indicada como IN 12v, a la izquierda de la misma.

En caso de conectar algún otro transformador de 12v que tenga la polaridad invertida «positivo al centro» no producirá ningún daño a la misma!. Este equipo cuenta con una protección contra polaridad invertida de entrada.

Tensiones entre 12v y 15v son aceptables para su funcionamiento óptimo, mientras que valores por debajo de los 11v no garantiza un correcto desempeño.

3 – Salidas de 9v / 250mA Max:

Estas dos salidas de 9v permiten entregar una corriente máxima constante de 250mA cada una. En caso de superar este consumo, actuará una protección de sobre corriente anulando la tensión de salida correspondiente. Esto también es indicado por el Led rojo sobre estas. Cabe aclarar que solo se cortará la salida que tenga sobre corriente por alto consumo o corto circuito, mientras que las restantes funcionan perfectamente. Cuando se libera el corto circuito o el exceso de corriente generado, está salida pasará a estado activo nuevamente, indicado por su Led Rojo «apagado» sobre ella.

4 – Salidas de 9v / 120mA Max:

Estas seis salidas restantes de 9v permiten entregar una corriente máxima constante de 120mA cada una. En caso de superar este consumo, actuará una protección de sobre corriente anulando la tensión de salida correspondiente. Esto también es indicado por el Led rojo sobre estas. Cabe aclarar que solo se cortará la salida que tenga sobre corriente por alto consumo o corto circuito, mientras que las restantes funcionan perfectamente. Cuando se libera el corto circuito o el exceso de corriente generado, está salida pasará a estado activo nuevamente, indicado por su Led Rojo «apagado» sobre ella.

5 – Indicador de Falla:

Estos Led color Rojo ubicados sobre cada entrada se encienden cuando se produce un exceso de corriente o un cortocircuito sobre la entrada correspondiente cortando dicha salida. La liberación de problema permite que la salida pase a funcionamiento normal. En estos casos es ideal esperar unos segundos antes de conectar algún pedal sobre esta para permitir un restablecimiento seguro.

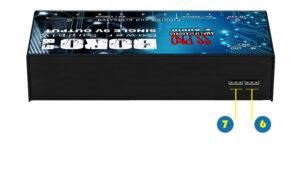

PANEL POSTERIOR:

6 – LINK IN/OUT:

Los modelos BORO y LITIO cuentan con la posibilidad de expandirse!. Si adquiriste una BORO 8.9 y tu set de pedales a aumentado, podes ampliar tu fuente agregando otra fuente en serie!.

Los modelos BORO y LITIO cuentan con un LINK IN y LINK OUT para poder interconectactarse con otras fuentes del mismo tipo. De esta forma se puede expandir la cantidad de salidas y tomar solo alimentación con un solo transformador de alimentación.

El LINK OUT envía por medio de un conector de 3 contactos Molex la alimentación de 12v (Positivo y Negativo) desde el transformador y una señal de «error» (se explica en «BOX STATUS»).

El LINK IN recibe señal de 12v (Positivo y Negativo) y señal de «error» desde otra fuente BORO o LITIO.

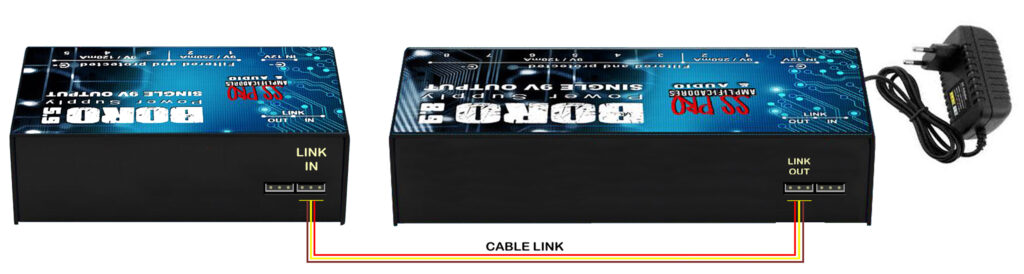

La fuente de la derecha está alimentada por el transformador de 12v. Desde la salida de LINK OUT de esta con el CABLE LINK hacia la entrada de LINK IN de otra fuente, hace que ambas funcionen desde el mismo transformador duplicando la cantidad de salidas disponibles.

6 – BOX STATUS:

Las salidas de LINK OUT de las fuentes BORO y LITIO no solo son utilizadas para poder interconectarse entre si y aumentar la cantidad de salidas de alimentación, sino que también están preparadas para conectar un BOX STATUS.

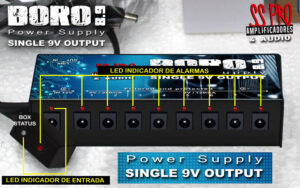

El BOX STATUS es una caja de pequeñas dimensiones (3cm x 1cm) que contiene 2 Led indicadores. Los modelos BORO y LITIO cuentan en el frente con Leds color Rojo que se encienden cuando hay algún exceso de corriente o corto circuito en alguna salida. Esto hace que se puede ver de forma rápida el problema en la salida correspondiente.

Esto es posible siempre y cuando la fuente de alimentación esté ubicada en un lugar donde pueda ser visible. En caso de que se ubique debajo de una PEDALBOARD, se perdería contacto visual con la misma y por lo tanto la posibilidad de distinguir dichas fallas!. Por tal motivo se desarrolló el BOX STATUS!.

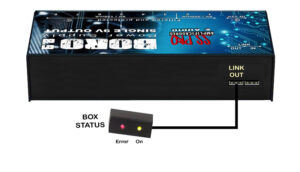

Esta caja externa de pequeñas dimensiones es conectada en la salida LINK OUT de las fuentes BORO 5.9, BORO 8.9 o LITIO-M8. y puede ubicarse en algún lugar visible de la PEDALBOARD para tener un contacto de las alarmas.

  • El Led Bicolor indica el estado de la fuente de alimentación de entrada. Si está en color Verde significa que está dentro de los parámetros normales, mientras que si está en color Rojo muestra una tensión de entrada baja y por tanto no dando garantías para el correcto funconamiento de los reguladores internos.
  • El Led color Rojo, en funcionamiento normal de la fuente, se tiene que mantener apagado. En caso de que en alguna salida se produzca un corto circuito o un exceso de corriente de consumo, este Led Rojo se encenderá avisando de dicho inconveniente. A pesar de no indicar cual es la salida con el problema, informa un error para poder corroborar el inconveniente!. Esto ayuda mucho al no tener el frente de la fuente en un lugar visible.

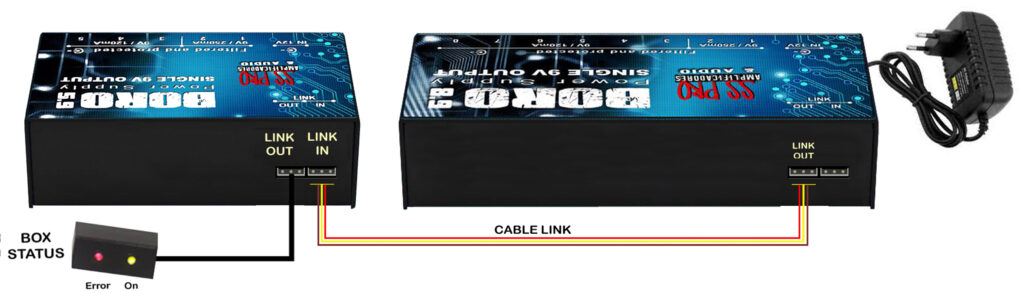

Box Status en fuentes linkeadas:

Cuando se quiere linkear la fuente con otra por medio del Cable Link tenemos que usar la salida de LINK OUT para enlazarla con el LINK IN de la otra fuente!. Para ello es necesario quitar de esta salida el BOX STATUS!.

Esto no es problema, ya que ahora el BOX STATUS se conectará en el LINK OUT libre de la segunda fuente!. No solo permanecerá en funcionamiento sino que también pasará a controlar AMBAS FUENTES DE ALIMENTACION!. En caso de producirse alguna falla en alguna de las salidas de «cualquiera de las 2 fuentes», será indicado por medio del Led color Rojo «Error» del BOX STATUS.

Información adicional

ALIMENTACIÓN

Transformador externo incluido de 12v /2A (Negativo al centro).- Plug-DC 2.1mm

PROTECCIÓN

PROTECCIÓN POR LÍMITE DE CORRIENTE Y CORTO CIRCUITO INDEPENDIENTE EN CADA SALIDA

REGULACIÓN Y FILTRADO

REGULACIÓN Y FILTRADO INDEPENDIENTE EN CADA SALIDA

CABLES DE ALIMENTACIÓN

SE INCLUYE UN CABLE POR CADA SALIDA + 1 CABLE INVERTIDO

GARANTÍA

GARANTÍA DE 1 AÑO
